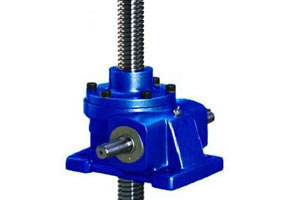

SWL蜗轮丝杠升降机
点击: ,时间:2009-05-29 23:47

·产品描述

概述

  蜗轮螺杆升降机,是通过蜗轮传动螺杆完成提升、下降、推进、翻转等功能,是一种基础起重部件,已列为JB/T8809-1998标准。广泛地用于机械、冶金、矿山、化工、轻工、水利、医疗、文化、卫生等各个行业,具有结构紧凑、体积小、重量轻、安装方便、使用灵活、可靠性好、稳定性高、使用寿命长等优点,可以用电动机或其它动力直接带动、也可以手动。本系列蜗轮螺杆升降机可以自锁,承载能力2.5t--120t,最高输入转速1500r/min,最大提升速度2.7m/min,有不同的结构型式和装配方式,工作环境温度在-20-100摄氏度之间,提升高度按用户要求制造。

  为提高SWL系列蜗轮螺杆升降机的效率和承载能力,特采用具有国内先进水平的圆弧齿圆柱蜗杆,制定了特殊的、先进的工艺来提高升降机的综合性能,可根据用户需要设计非标大规格的升降机,已有的有50t、100t、120t,可以满足广大客户的需求。

  一、结构型式

     1型---螺杆同时作旋转运动和轴向移动
     2型---螺杆作旋转运动,螺杆上的螺母作轴向移动

  二、装配型式

     A型---螺杆(或螺母)向上移动(见图1和图2)
     A型---螺杆(或螺母)向下移动(见图1和图2)

  三、螺杆头部型式

    ---1型结构型式的螺杆头部分为I型(圆柱型)、II型(法兰型)、III型(螺纹型)和IV型(扁头型)四种型式

    ---2型结构型式的螺杆头部分为I型(圆柱型)、II型(法兰型)两种型式
